MAAS多极子阵列声波测井处理系统
一、主要特点：
⑴ 能够处理DSI、MAC、 MACⅡ,XMAC、XMACⅡ,WaveSonic阵列声波测井资料；
⑵ MAAS能处理用户各类多极子阵列声波测井资料，相似系数法（Semblance）提取声波时差和能量信息，波形信息提取达到国外各大测井公司技术水平；计算岩石力学参数及压裂高度预测，进行井眼稳定性分析；计算地层渗透率和各向异性。
二、MAAS多极子阵列声波测井处理软件各功能模块说明
1、速度分析
纵波、横波、斯通利波、偶极横波时差和波至提取。
2、衰减分析
全波和组分波滤波、频率特性分析； 纵波、横波、斯通利波等声波幅度、频率、相对能量、衰减系数；
3、岩石力学特性分析
岩石泊松比、体积模量、杨氏模量、拉梅系数、体积压缩系数、岩石压缩系数等岩石机械特性参数；
上覆岩层压力、孔隙流体压力、岩石固有剪切强度、抗张强度，最大水平主应力、最小水平主应力等地应力分析；
坍塌压力、破裂压力、最大泥浆、最小泥浆等井眼稳定性分析；
4、压裂高度预测
压裂后裂缝向上向下延伸长度、裂缝高度、裂缝上行界面深度等
5、斯通利波波场分离
上行斯通利波、下行斯通利波、直达斯通利波、反射斯通利波、上行反射斯通利波、下行反射斯通利波的分离；
斯通利波中心频率、反射系数等渗透率定性曲线
6、渗透率计算
合成理论斯通利波，计算渗透率、时间延迟、中心频率偏移、流动指数等曲线
7、各向异性分析
地层各向异性大小和方位分析
三、处理效果图
1、速度分析效果图
2、衰减分析效果图

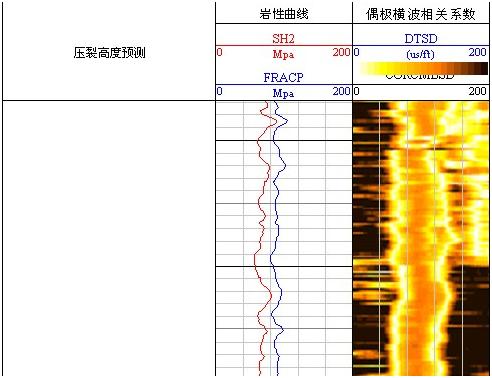

3、压力预测成果和效果图
4、波场分离效果图
5、地层各向异性处理成果图
|
